1. 键

1.1 分类

• 普通平键共有三种情况，一种是圆头普通平键，一种是平头普通平键，还有一种是单圆头普通平键代号分别为（A,B,C），其中的圆头普通平键（就是灵动岛的样子）不需要标注字母
• 这三种键都需要倒角
• 宽度必须与槽的宽度完全相等

1.2 标注方式

• 尺寸标注方式为键宽×键高×键长 !!!
• 例如一个宽18，高11，长100的双圆头普通平键就可以标注为:键 A18×11×100 （当然其中A可以省略，但是如果是其他字母的话那就不能省略）如果没有标B没有标C那么就是默认的A型键

1.3 画法

• 在画组装图的时候
• 需要注意键的高度肯定顶不到最顶部的地方
• 在非圆视图中，键不需要剖视，轴局部剖视即可。
• 在圆视图中，需要剖视，这个时候注意轴与键与外层的轮毂的材料都不一样，剖面线的符号都不一样即可。!!!
•

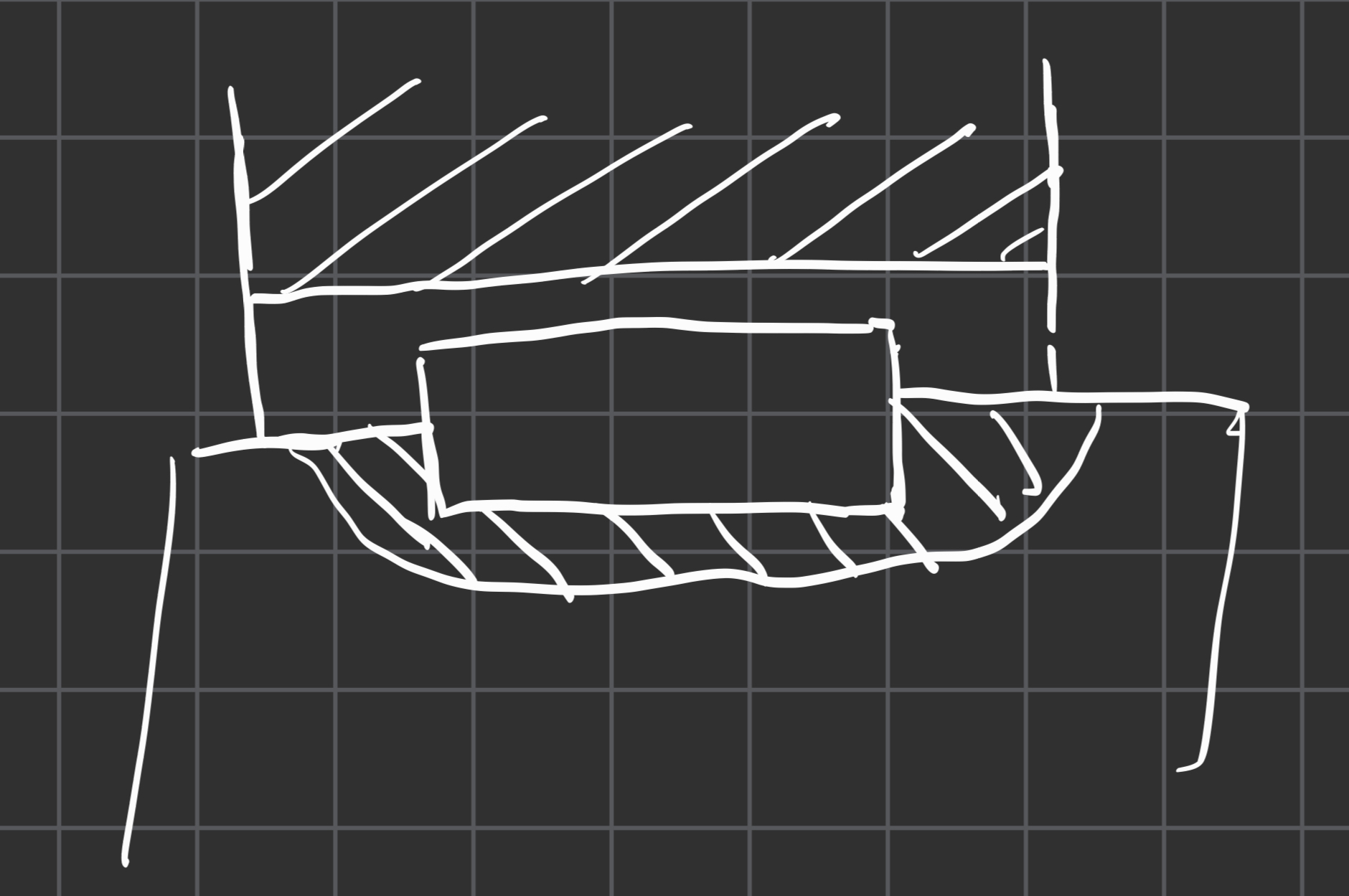

• 这个是非圆视图中的键的表示法
• 主视图中轴与键都不用剖视哦！！
•

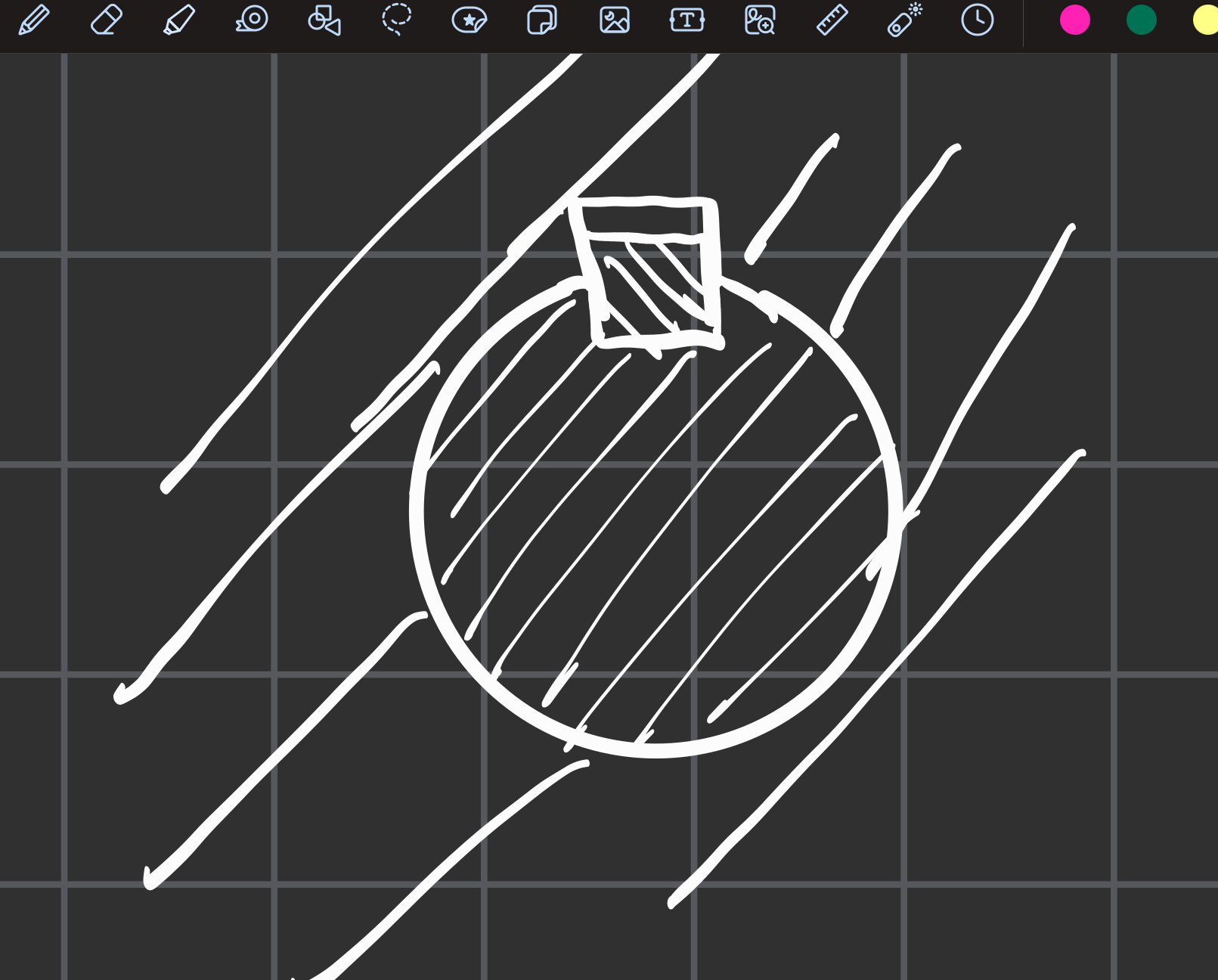

• 这个是圆视图中的表达方法，注意有三种完全不一样的剖面符号哦！！

2. 销

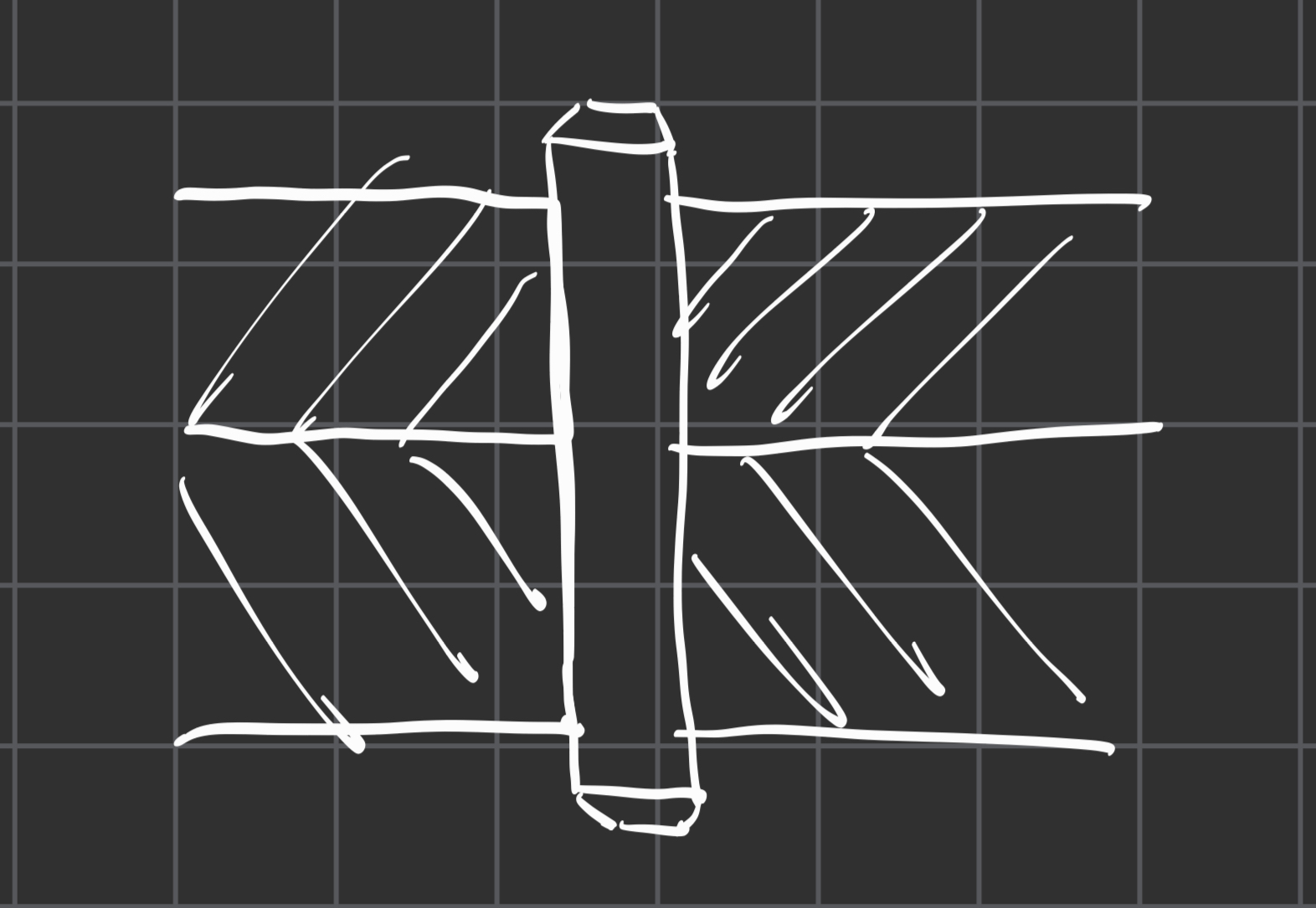

2.1 销的画图

• 注意销同样在视图中不需要剖视
• 要注意销两端的倒角哦！！
• 键虽然有倒角，但是在图画中好像不一定要明确画出来

2.2 销的尺寸标注

如果是圆柱销那么就先标直径，随后标公差×长度 例如一个直径10mm, 公差等级m6, 长度为60的圆柱销就可以标注为销 GB/T119.1 10 m6×60
