滚动轴承

1. 滚动轴承的分类

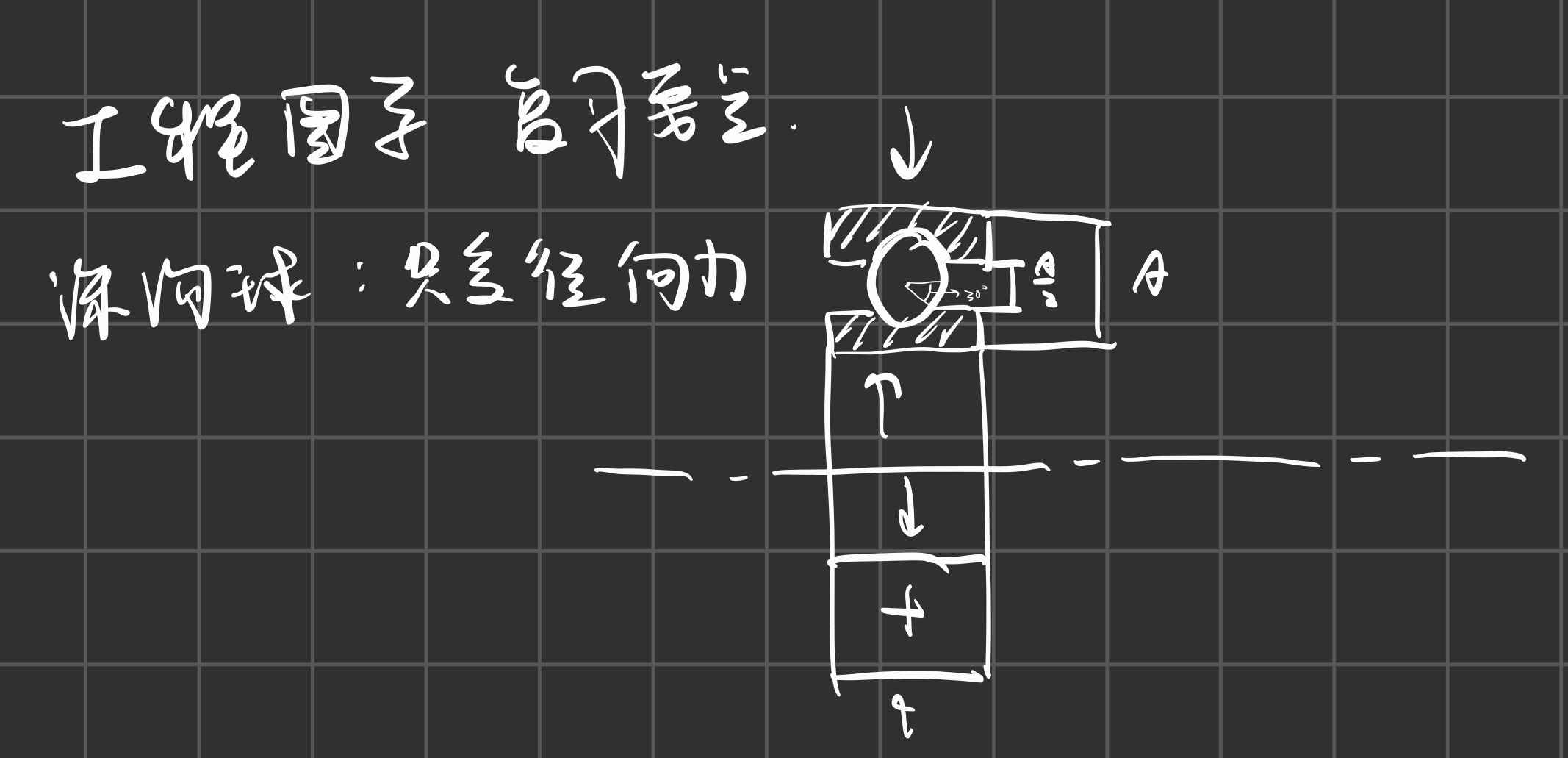

1.1 深沟球轴承

• 注意圆与下面形成的角度是30°
• 其受力特征为只能受径向方向的力，不能接受轴（图中标出的中心线的方向）向的力

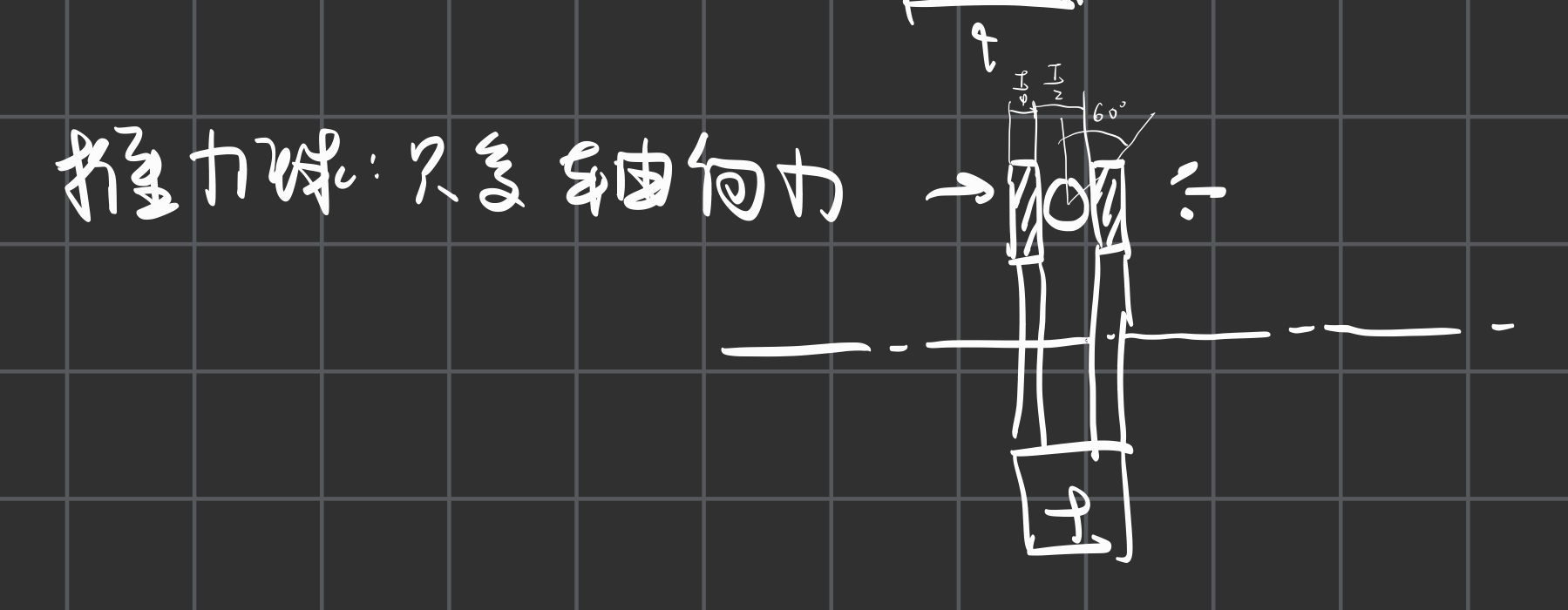

1.2 推力球轴承

• 注意这里中间的部分也是镂空的，因为只有左右两层。
• 注意这里的球与两侧的板是相切的， 与前面的深沟球不同，这里的球并没有嵌进去。
• 注意这里的角度是标到边缘的角的角度是60°
• 其受力特征为只能受轴向方向的力，不能够受径向方向的力。

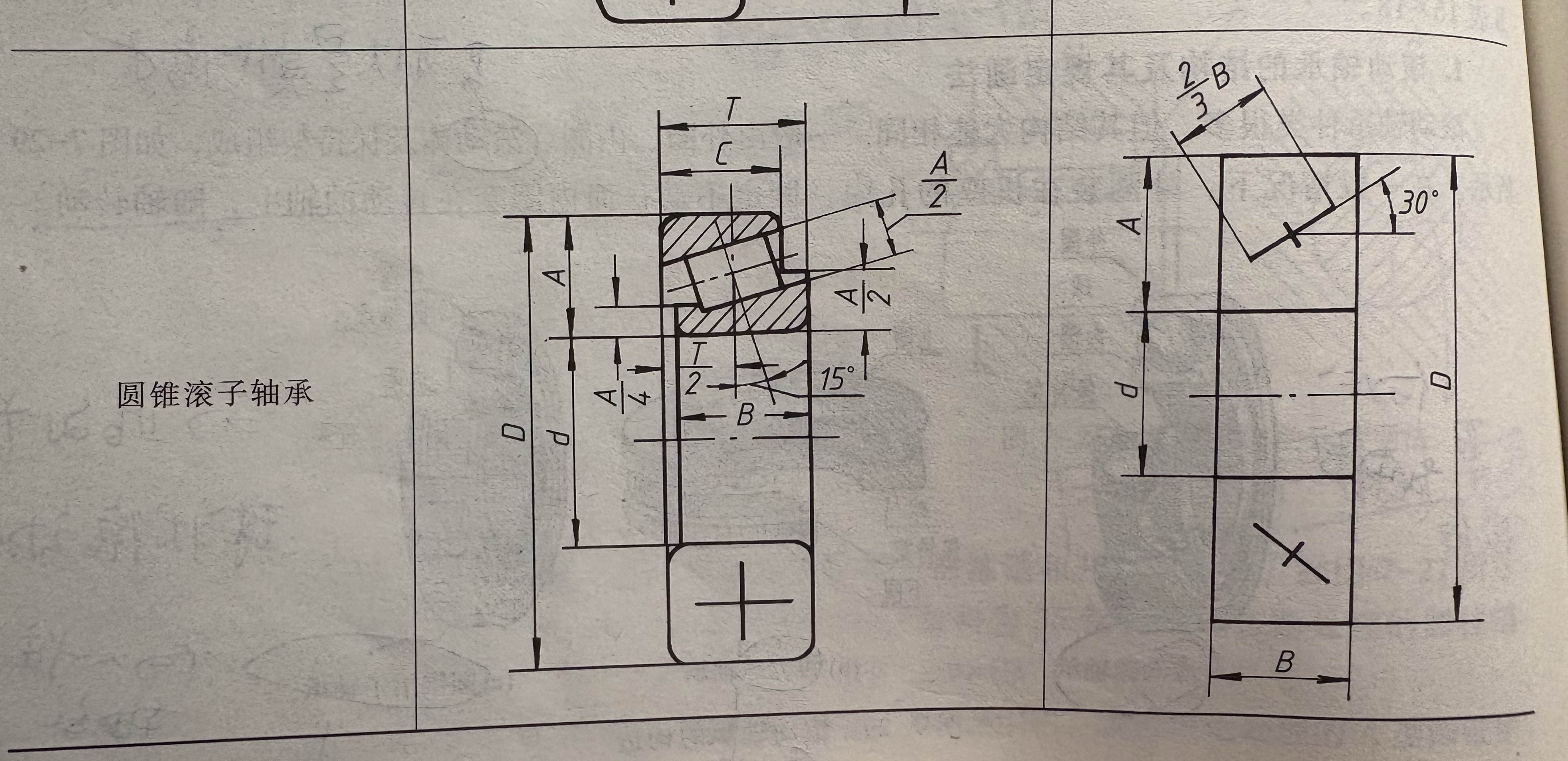

1.3 圆锥滚子轴承

• 这里需要注意的是他可以受单侧的轴向力，这个由滚子的倾斜方向决定，当然这里也可以受径向力。

2. 滚动轴承的代号

• 四位代码体系
• 第一个数字代表了轴承的类型，6代表深沟球轴承，5代表推力球轴承，3代表圆锥滚子轴承
• 第二位数字代表的是尺寸系列，后两位数字代表的是内径代号，可以通过查表而得。
