各类视图

1. 基本视图

左视图，右视图，俯视图，仰视图，主视图，后视图 这六个就是在六个基本投影面上进行投影之后得出的六个基本视图

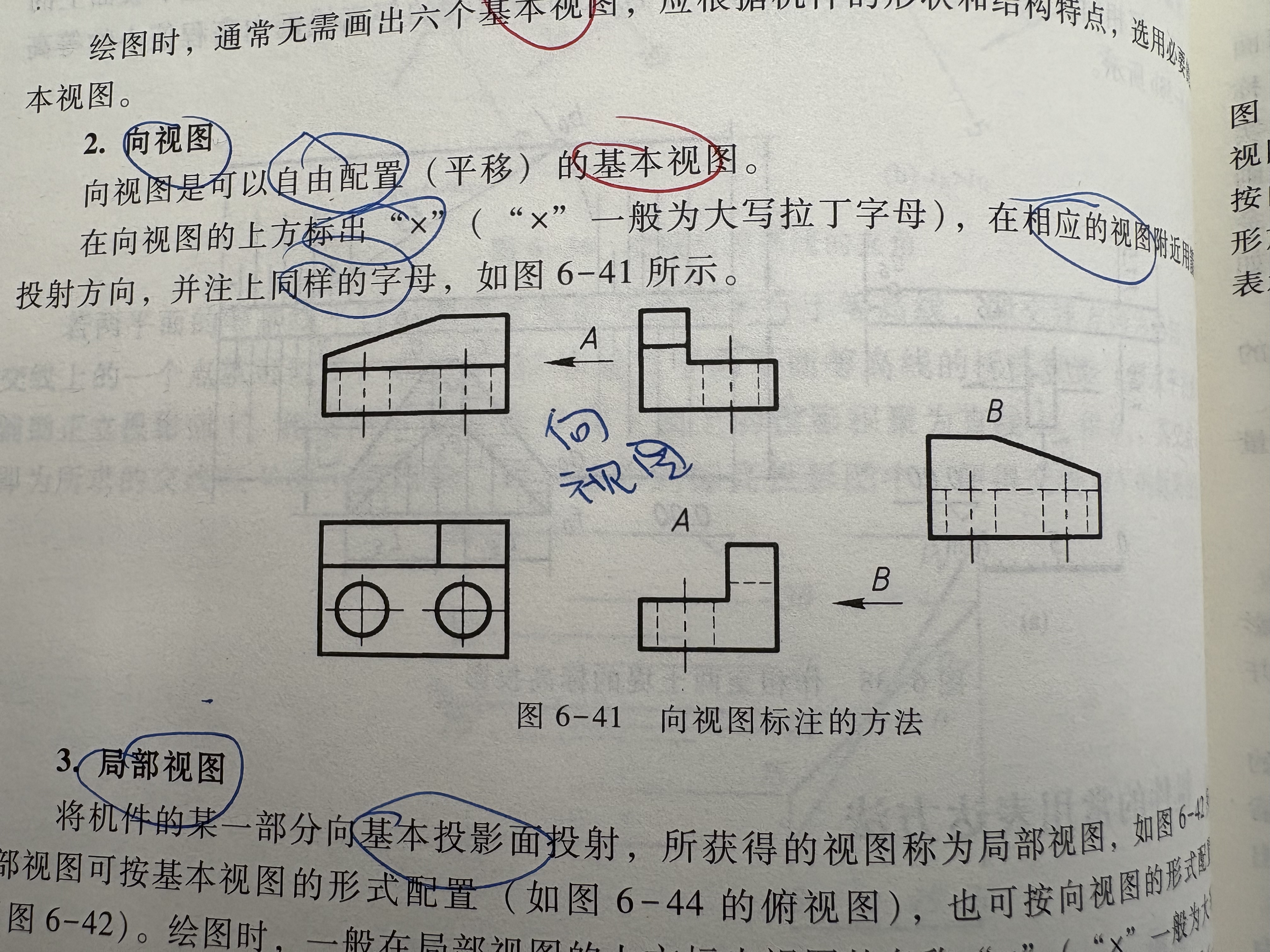

2. 向视图

在看的方向添加一个箭头表示视角，并在对应的向视图上标注这个字母。 向视图是需要画其中的虚线的

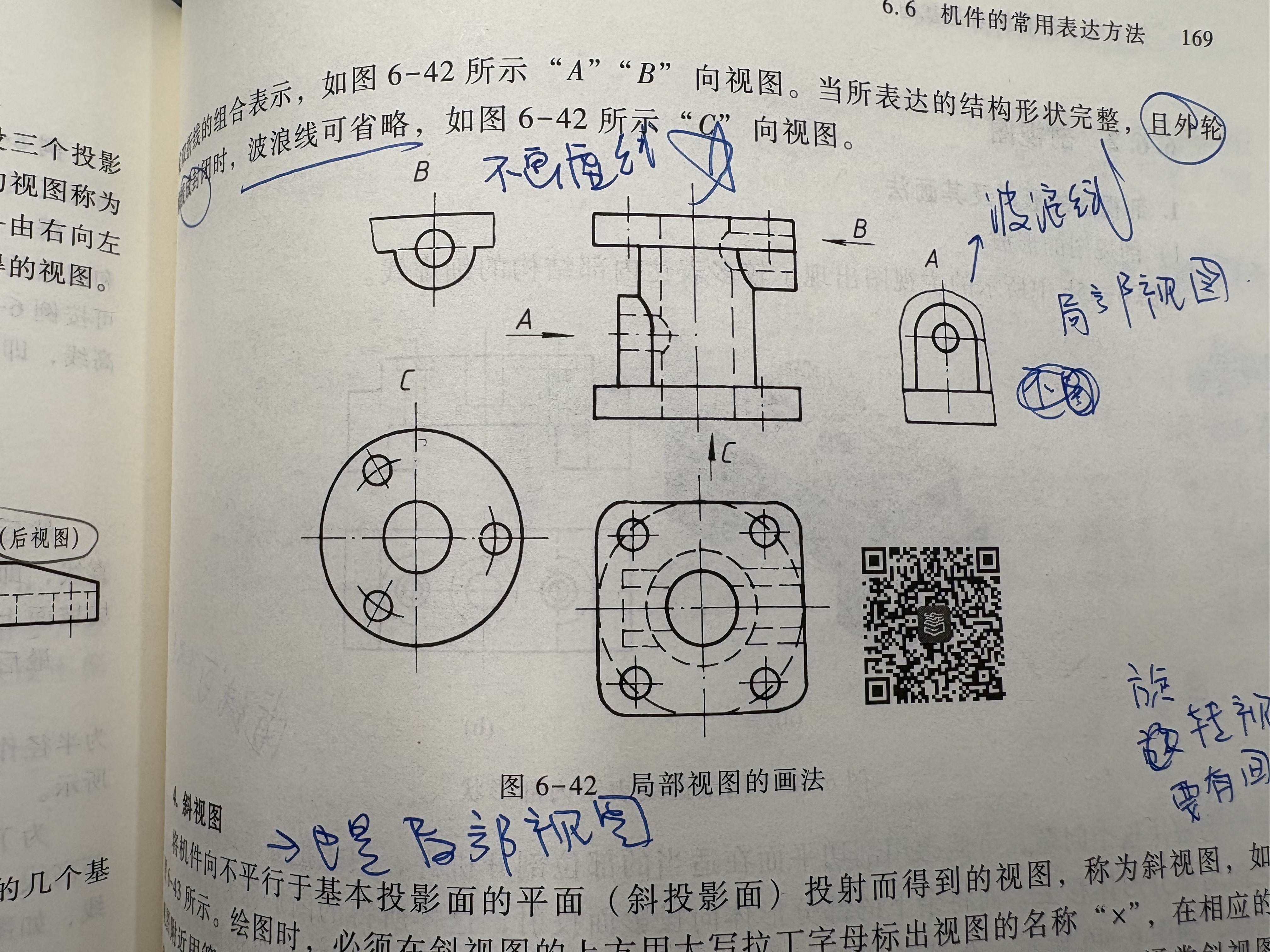

3. 局部视图

与向视图的标注标准大致是相同的，不同之处在于要用波浪线区分出不用画的部分。只用画一小部分就可以了 不用画虚线！！ 但是要注意！在外轮廓线已经封闭的时候就不用再使用波浪线符号来表示分隔。 如果外轮廓线没有封闭，那么我们需要波浪线来进行分割。 注意，不用再往后画了！！后面的虚线是完全不需要画出来的部分

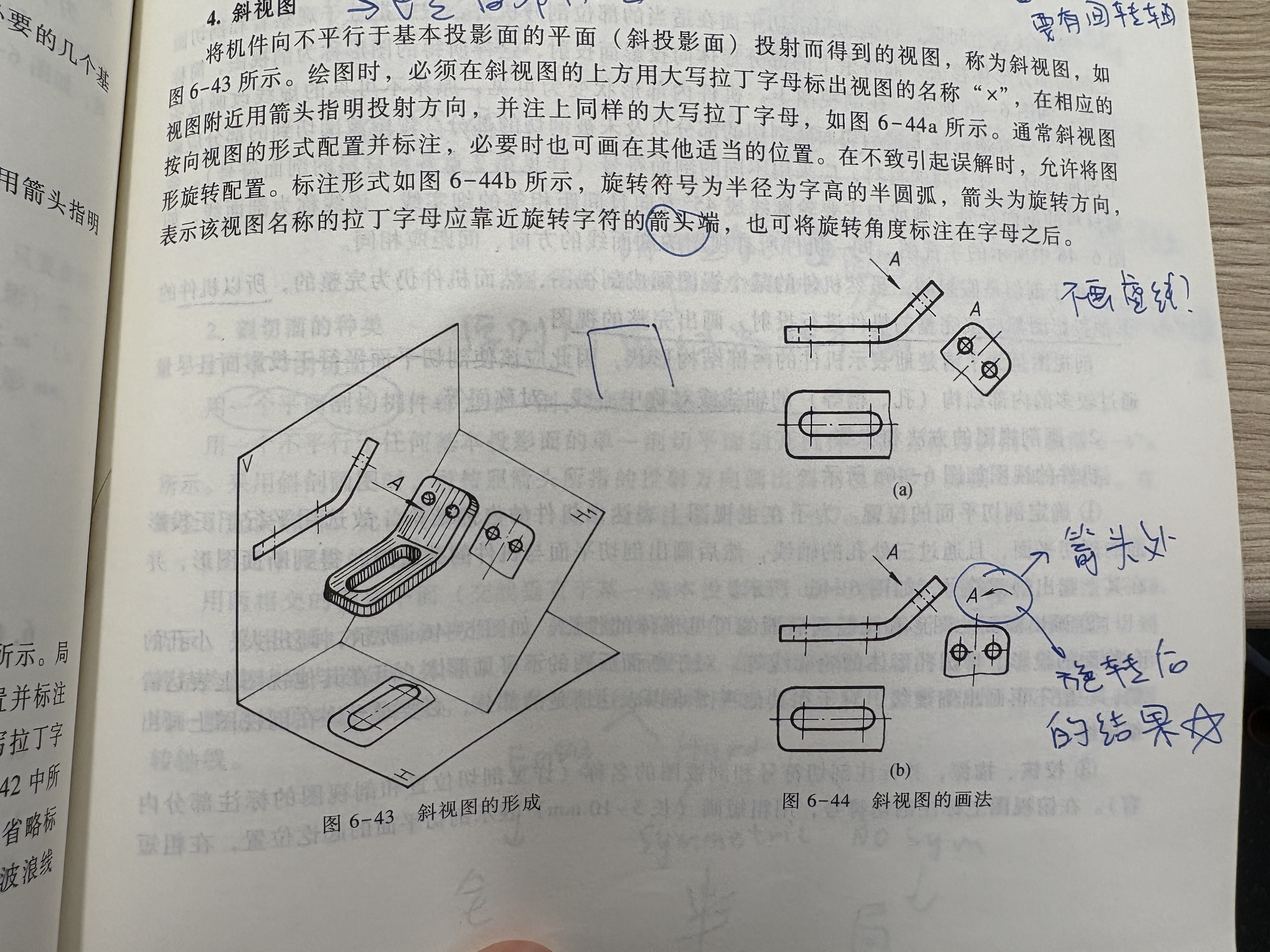

4. 斜视图

可以将斜视图也理解为局部视图的一种，这种视图同样需要标注字母。 注意其倾斜的角度相当于将其投影面在不颠倒方向的前提下翻折到正投影面上的结果 如果需要转过来，箭头指向字母。

5. 剖视图

！！在剖视图中虚线可以不画(除非是表现图形特征所必需的)！

不可以在空气中出现断离边界线，实体中才会有边界线，如果上下有实体的话也可以。 一整个剖面图都不用画虚线，无论剖切的程度是什么 注意，较薄的肋板不用剖 如果是局部剖视图，那么应该要选择能够尽可能地展现原立体形象特征的剖切方法 比如说在有相切终止线的地方，我们可以尽量选用能够把这条线给显示出来的剖切方法。 总而言之，局部剖视要尽可能多地展现原图形的特征。 注意同一个材料的剖面符号应该是一样的，无论视图是否一样 螺纹的终止线在剖视图中是看不到的。 但是螺纹的牙顶与牙底无论是否剖视都可以看得见

6. 断面图

移出断面图

只有孔的地方才需要作剖切视图处理，其余没有孔的地方不需要作剖切处理。 移出断面的轮廓线应该用粗实线绘制 剖面图大多数情况下只画出剖切的部分，不用画出在平面后的部分 断面图多用于描绘有轴的地方。 非常重要！ 如果剖切平面通过回转面形成的孔或者凹坑的轴线时，这些结构要按照剖视图绘制（要画出后面的部分）要不然图形会断开！ 断面图不能够出现分立的两个图像 所以这里注意两个条件：1. 经过孔轴线 2. 断面发生了分离 3.只对单一部分进行剖视处理

重合断面图

断面图重合在原有的轮廓上，轮廓线用细实线绘制即可。

7. 局部放大图（视图比例）

应该注意这里的比例也是图上比实际，不是图上的比原图！！ 这里的比例是和图形的总体比例标注是一样的，都是图上的比实际的， 如何记忆呢？ 只要记住，比值越大，这个图形就会越大！

8. 简化画法

就是在那些被剖切的肋板处省略剖面符号的行为就叫做简化画法。 零件图中的移出断面允许省略剖面符号，但剖切位置与断面图的标注必须要按原来的规定进行标注 如果有直径相同而且成规律分布的孔，可以只画出其中的一个或者几个，其余的只用表示出中心的位置再用数字注明孔的总数即可 如果有圆或者其他的图形在一个圆上或者一条直线上均匀分布，那么我们可以在尾部加注$EQS$来表示均匀分布。 对称机件的视图可以画成一半或者1/4， 并在对称中心线的两端画出两条垂直的平行细实线 小圆角，小倒角允许省略不画，但是必须要在视图中注明尺寸或者在技术要求中加以说明。
